ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.

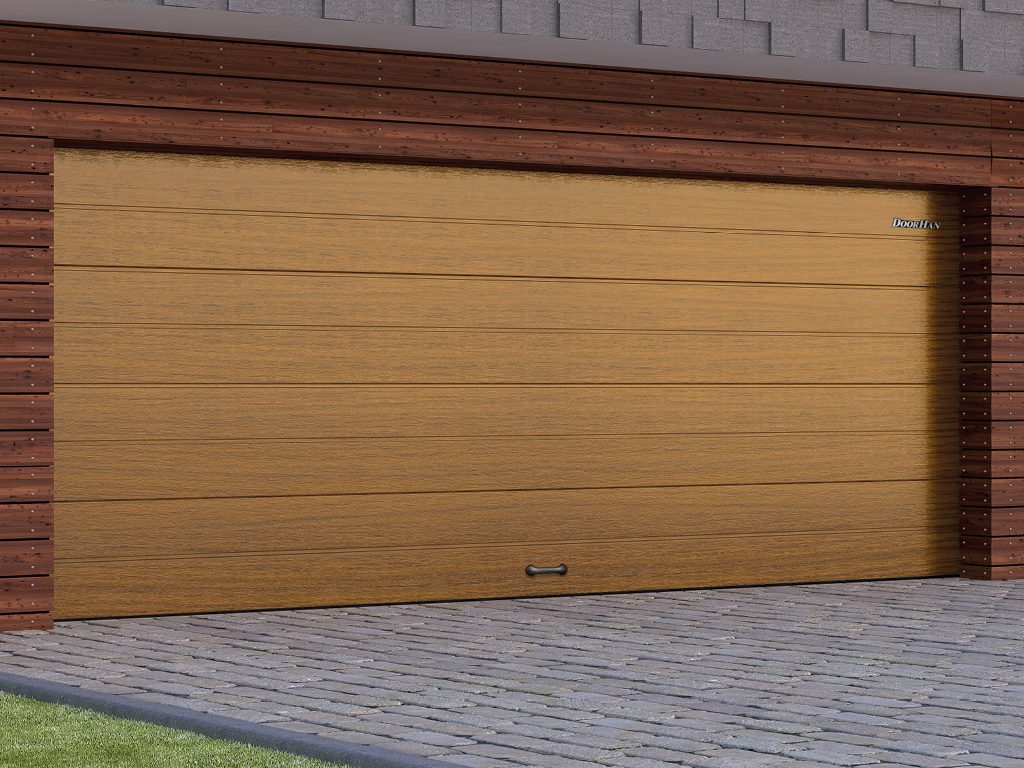

Внешняя сторона секционных ворот:

Внешняя сторона секционных ворот

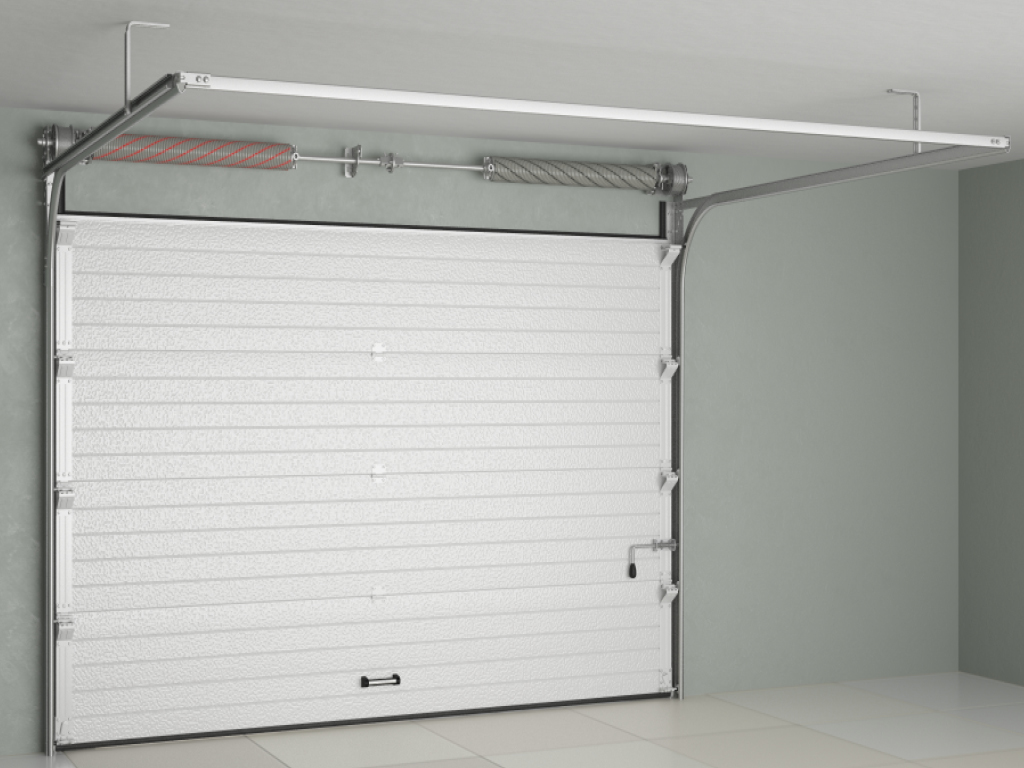

Внутренняя сторона секционных ворот:

Внутренняя сторона секционных ворот

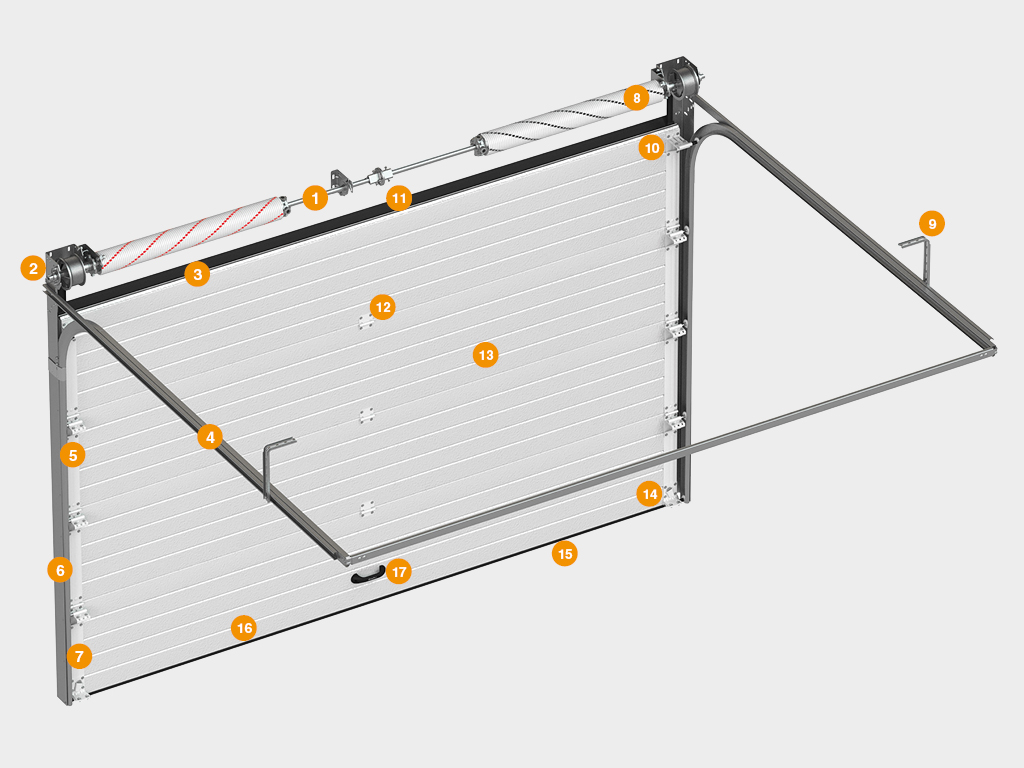

КОНСТРУКЦИЯ:

КОНСТРУКЦИЯ

  1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
  2. Концевой П-образный опорный кронштейн
  3. Верхний профиль
  4. Направляющие для полотна ворот
  5. Опора с роликодержателем и роликом
  6. Угловая стойка
  7. Боковая крышка
  8. Устройство защиты от обрыва пружины
  9. Система крепления к потолку
  10. Верхний опорный кронштейн
  11. Верхний уплотнитель
  12. Петля
  13. Полотно ворот из сэндвич-панелей
  14. Задвижка (опция)
  15. Нижний опорный кронштейн
  16. Нижний профиль с уплотнителем
  17. Ручка
